Questão 1 — Nivelamento Geométrico (Topografia) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Topografia Nivelamento Geométrico

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Cartografia · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

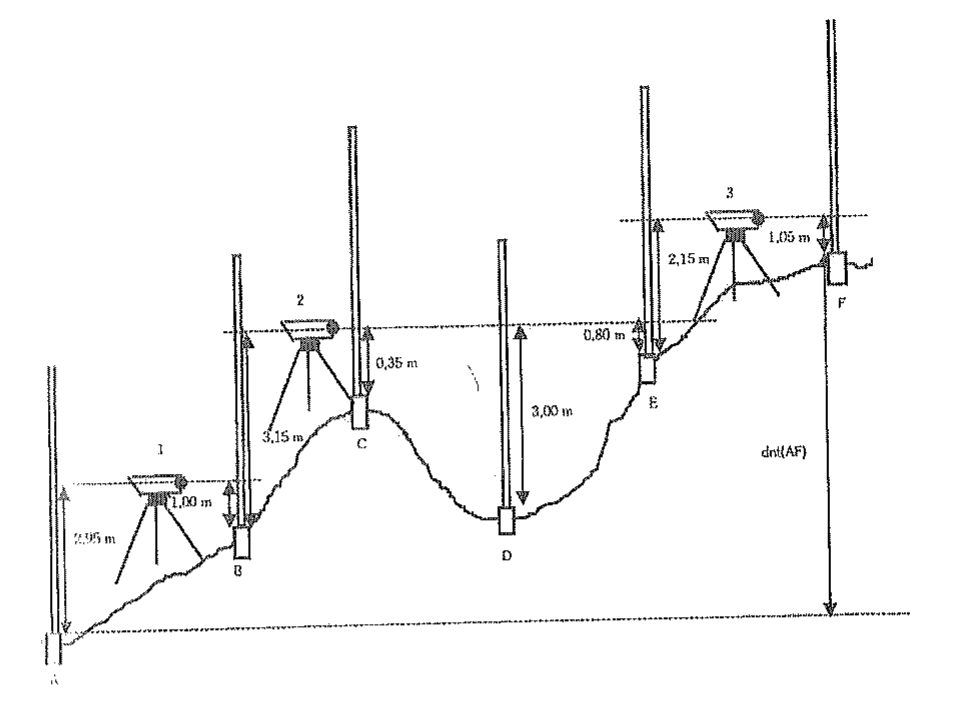

Perfil do terreno com os pontos A, B, C, D, E e F e três estações de nível (1, 2 e 3); miras verticais com as leituras anotadas (2,95 m; 1,00 m; 3,15 m; 0,35 m; 3,00 m; 0,80 m; 2,15 m; 1,05 m) e a cota dnt(AF) indicada entre A e F.

Perfil do terreno com os pontos A, B, C, D, E e F e três estações de nível (1, 2 e 3); miras verticais com as leituras anotadas (2,95 m; 1,00 m; 3,15 m; 0,35 m; 3,00 m; 0,80 m; 2,15 m; 1,05 m) e a cota dnt(AF) indicada entre A e F.

Sabendo que foram realizados nivelamentos geométricos simples correspondentes às estações 1,2 e 3 do aparelho nivelador representado na figura acima, cujas leituras foram devidamente anotadas, determine a diferença de nível total entre os pontos A e F e assinale a opção correta.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 1
