Questão 44 — Fractografia (Ciência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Ciência dos Materiais Fractografia

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Metalurgia · Caderno Amarela

Gabarito disponível

Analise as fractografias abaixo.

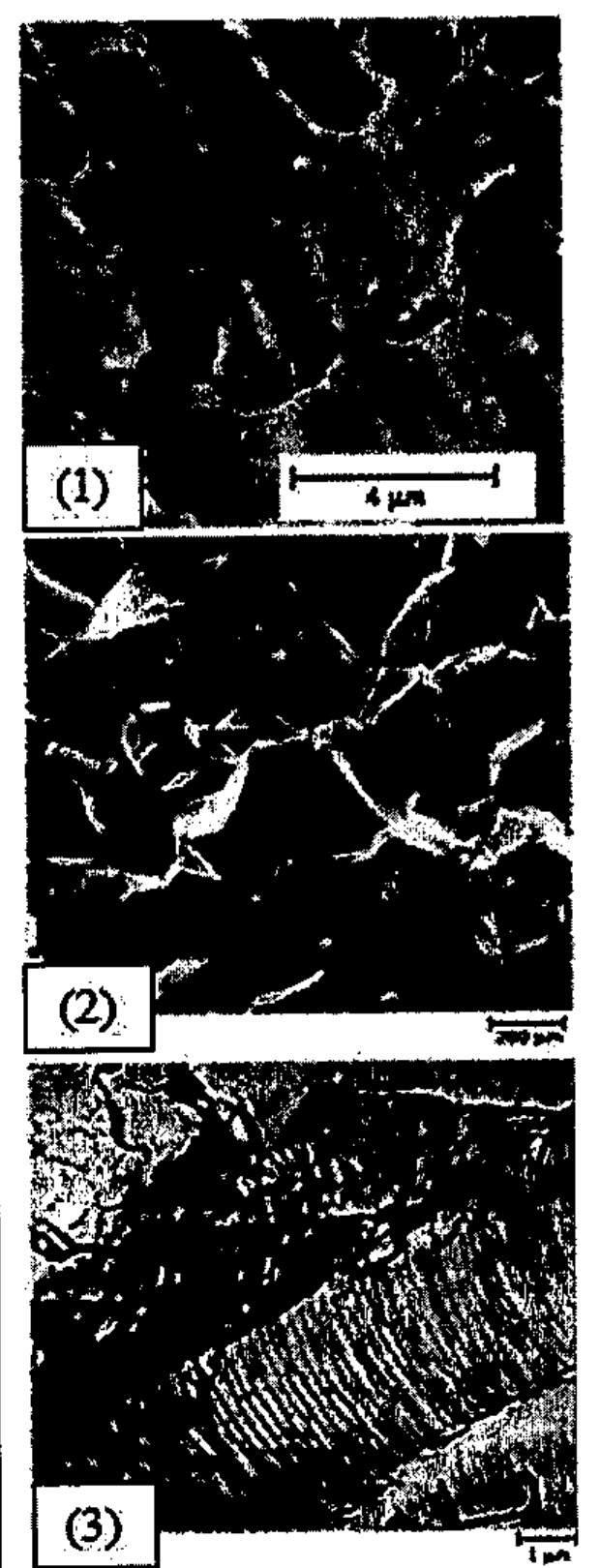

$Três fractografias em microscopia eletrônica, empilhadas verticalmente e numeradas (1), (2) e (3), com barras de escala; a (1) com escala de 4 µm, a (2) mostrando superfície facetada e a (3) mostrando região com estrias paralelas.$

O tipo de fratura é altamente dependente do mecanismo de propagação da trinca. Uma informação muito mais detalhada em relação ao mecanismo da fratura está disponível a partir de uma análise fractográfica. Sendo assim, quais são os tipos de fraturas correspondentes às fractografias 1, 2 e 3 acima?

Selecione uma alternativa A) 1-frágil; 2-dúctil; e 3-fadiga. B) 1-dúctil; 2-frágil; e 3-fadiga. C) 1-dúctil; 2-fadiga; e 3-frágil. D) 1-fadiga; 2-frágil; e 3-dúctil. E) 1-frágil; 2-fadiga; e 3-dúctil.
