Questão 29 — Transmissão por engrenagens — Torque (Elementos de Máquinas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Elementos de Máquinas Transmissão por engrenagens — Torque

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Motores · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

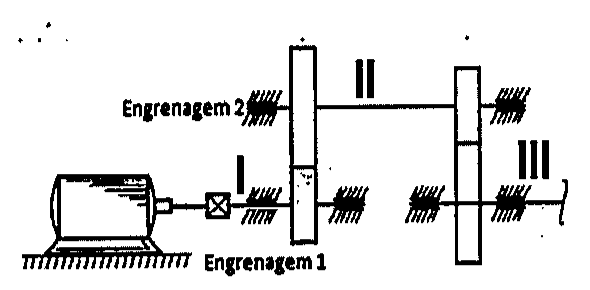

Esquema de transmissão: motor elétrico acoplado à árvore I com a engrenagem 1, que engrena com a engrenagem 2 na árvore II; a árvore II transmite movimento para a árvore III por outro par de engrenagens; mancais representados ao longo das árvores.

Esquema de transmissão: motor elétrico acoplado à árvore I com a engrenagem 1, que engrena com a engrenagem 2 na árvore II; a árvore II transmite movimento para a árvore III por outro par de engrenagens; mancais representados ao longo das árvores.

A transmissão representada na figura acima é movida por um motor elétrico, assíncrono, de indução, trifásico, com potência P = 3,14kW e rotação n = 6000rpm. Com base nessas informações, calcule o torque na árvore II, dado que a engrenagem 1 possui 20 dentes e a engrenagem 2 possui 30 dentes e assinale a opção correta.

Dado: π = 3,14
