Um transformador monofásico tem os seguintes dados construtivos:
Lado 1: Número de espiras N1 = 325
Lado 2: Número de espiras N2 = 18

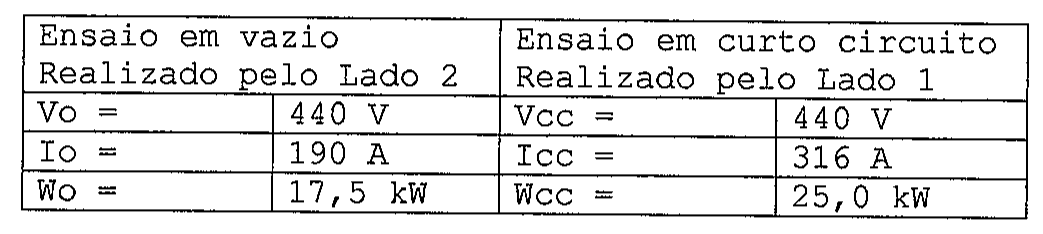

O referido transformador foi submetido a ensaios em vazio e em curto circuito, na frequência de 60 Hz, conforme as recomendações das normas vigentes. Os resultados são apresentados abaixo:
Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens abaixo.
Lado 1: Número de espiras N1 = 325
Lado 2: Número de espiras N2 = 18
O referido transformador foi submetido a ensaios em vazio e em curto circuito, na frequência de 60 Hz, conforme as recomendações das normas vigentes. Os resultados são apresentados abaixo:
Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens abaixo.
- a)Determine as tensões nominais do referido transformador bem como sua relação de transformação. Justifique.2 pontos
- b)Determine as correntes nominais do transformador bem como sua potência aparente nominal.2 pontos
- c)Calcule a impedância série equivalente complexa do transformador, em valor porcentual.2 pontos
- d)Sabendo que três transformadores idênticos aos do enunciado formarão um banco trifásico abaixador de tensão, com conexão Yd11, determine a potência nominal, as tensões de linha nominais do banco formado e a defasagem introduzida por tal ligação.2 pontos
