Questão discursiva 3 — Máquinas Elétricas: Motores de Indução — Rotor Bobinado, Escorregamento e Resistência Rotórica

Padrão de resposta da banca disponível

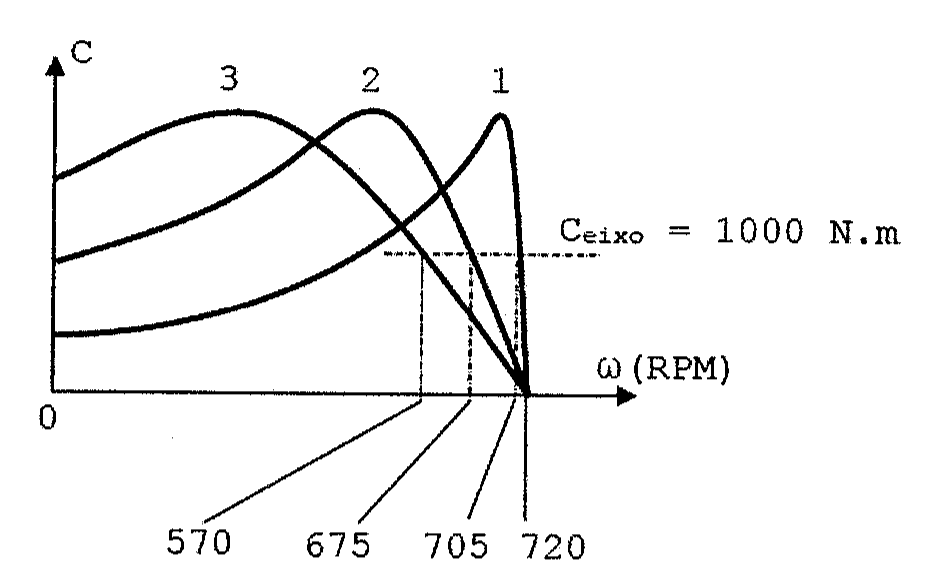

Um motor assíncrono trifásico, de rotor bobinado, é alimentado em 380 V - 60 Hz. As suas curvas características são mostradas na figura abaixo. O torque da carga no eixo é constante e igual a 1000 N.m.



Sendo assim, de acordo com os dados apresentados, faça o que se pede nos itens a seguir.

1. a)
   Determine o número de polos desse motor.
   1 ponto
2. b)
   Calcule o escorregamento no ponto de operação da curva “1”.
   1 ponto
3. c)
   Considerando o valor da resistência rotórica da curva “1” igual a “R1”, determine os valores das resistências externas inseridas no rotor para as curvas “2” e “3”. Justifique.
   2 pontos
4. d)
   Para a curva “3”, calcule a potência mecânica desenvolvida no eixo, a potência transferida ao rotor e a perda Joule dissipada na resistência rotórica.
   2 pontos
5. e)
   Considerando o valor da resistência rotórica da curva “1”igual a “R1”, determine o valor da resistência externa a ser inserida no rotor, para que o torque desenvolvido no eixo, de 1000 N.m, se manifeste na condição de partida do motor.
   2 pontos
