Observe os circuitos lógicos I e II abaixo:

I -

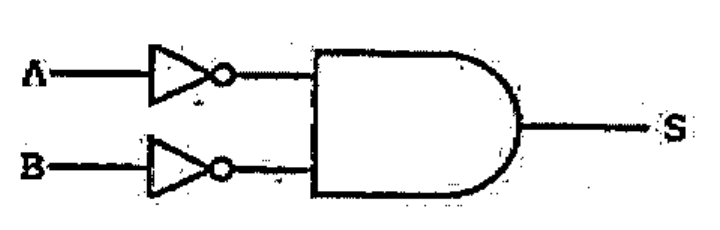

Circuito lógico I: entradas A e B, cada uma passando por um inversor, ligadas a uma porta AND com saída S.

II -

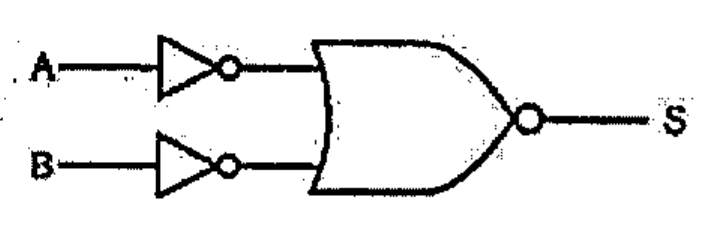

Circuito lógico II: entradas A e B, cada uma passando por um inversor, ligadas a uma porta OR com saída negada (NOR) e saída S.

Assinale a opção que apresenta equivalência com as respectivas portas lógicas.

Selecione uma alternativa A) I - OR, II - NAND. B) I - OR, II - AND. C) I - NOR, II - AND. D) I - AND, II - NOR. E) I - NAND, II - OR.

Ver gabarito

Gabarito: C
