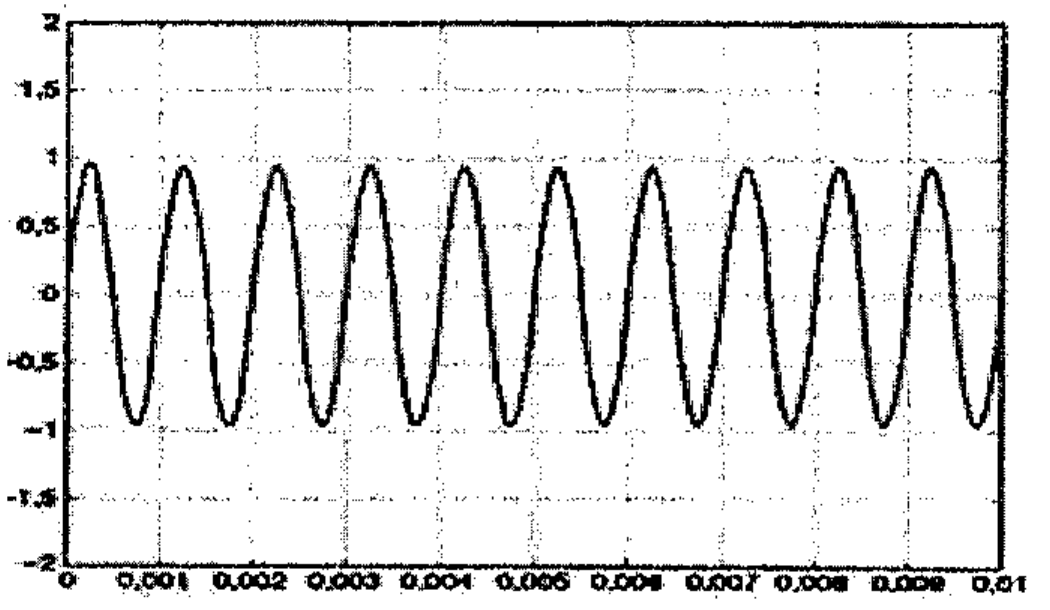

Observe a figura abaixo.

Tela de osciloscópio com sinal senoidal de amplitude 1; eixo vertical de -2 a 2 com marcações a cada 0,5; eixo horizontal de 0 a 0,01 com marcações a cada 0,001; o sinal completa vários ciclos no intervalo.

Tela de osciloscópio com sinal senoidal de amplitude 1; eixo vertical de -2 a 2 com marcações a cada 0,5; eixo horizontal de 0 a 0,01 com marcações a cada 0,001; o sinal completa vários ciclos no intervalo.

Foi medida a tensão (Volts) em função do tempo (segundos) de um resistor com um osciloscópio, e o visor do osciloscópio é mostrado na figura acima. De acordo com os dados apresentados, assinale a opção que apresenta os valores corretos da escala graduada da amplitude do sinal no osciloscópio e a frequência de oscilação da tensão, respectivamente.

Selecione uma alternativa A) 0,5 V/div e 160 Hz B) 0,5 V/div e 1 kHz C) 0,5 V/div e 3,14 kHz D) 1,0 V/div e 160 Hz E) 1,0 V/div e 1 kHz
