Questão 38 — Transformadores — Impedância Refletida (Máquinas Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Máquinas Elétricas Transformadores — Impedância Refletida

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo, composto por uma fonte AC e um transformador ideal, ligado a uma carga de impedância Z.

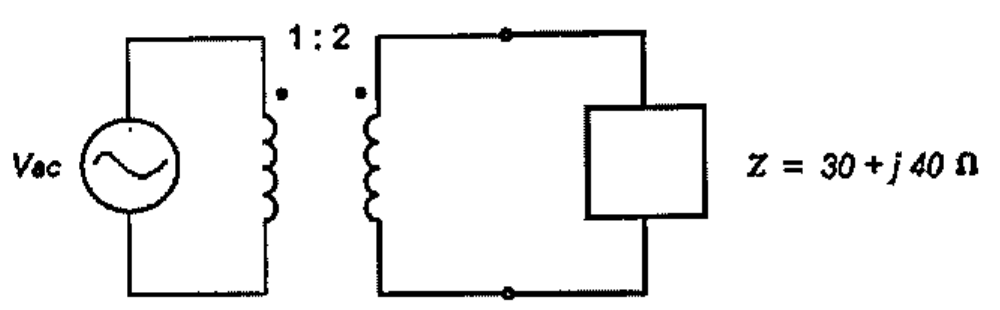

Fonte Vac ligada ao primário de um transformador ideal de relação 1:2; o secundário alimenta uma carga Z = 30 + j40 Ω.

Fonte Vac ligada ao primário de um transformador ideal de relação 1:2; o secundário alimenta uma carga Z = 30 + j40 Ω.

Dessa forma, calcule o valor da impedância da carga refletida para o lado primário do transformador e assinale a opção correta.

Selecione uma alternativa A) 120 + j 160 Ω B) 60 + j 80 Ω C) 30 + j 40 Ω D) 15 + j 20 Ω E) 7,5 + j 10 Ω
