Questão 46 — Mapas de Karnaugh — Simplificação com Condições Irrelevantes (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Digital Mapas de Karnaugh — Simplificação com Condições Irrelevantes

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Considere a tabela verdade abaixo.

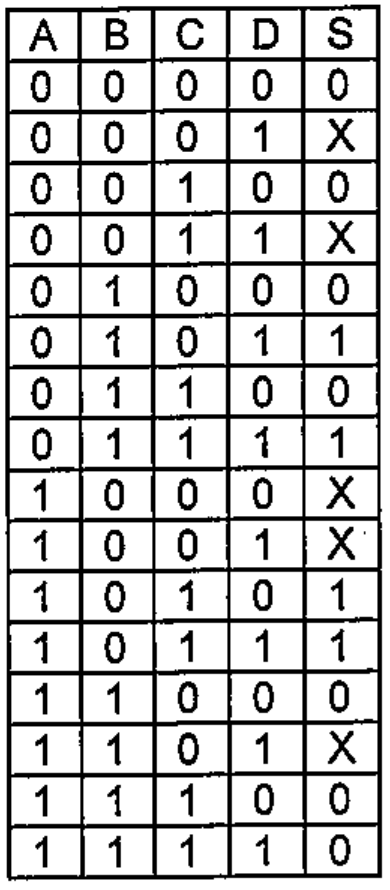

Tabela verdade com entradas A, B, C, D e saída S. Para ABCD de 0000 a 1111, S vale: 0, X, 0, X, 0, 1, 0, 1, X, X, 1, 1, 0, X, 0, 0.

Considerando que X representa a condição irrelevante ou don't care, assinale a opção que apresenta a expressão booleana mais simplificada para S.

Selecione uma alternativa A) S = A.B̅.C + A̅.B.D B) S = A.B̅ + A̅.B.D C) S = A.B̅.C + A̅.D D) S = A.B̅ + A̅.D + C̅.D E) S = A.B̅ + A̅.D
