Questão 48 — Teorema de Norton — Fontes Dependentes (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Circuitos Elétricos Teorema de Norton — Fontes Dependentes

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

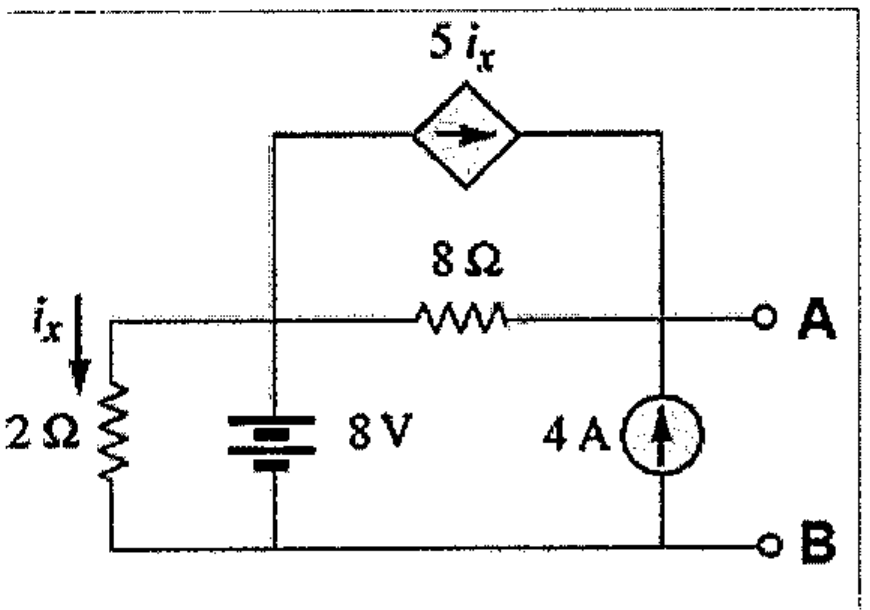

Circuito com resistor de 2 Ω (corrente ix para baixo), fonte de 8 V, resistor de 8 Ω até o terminal A, fonte de corrente de 4 A entre B e A, e fonte de corrente dependente 5ix no ramo superior; terminais de saída A e B.

Circuito com resistor de 2 Ω (corrente ix para baixo), fonte de 8 V, resistor de 8 Ω até o terminal A, fonte de corrente de 4 A entre B e A, e fonte de corrente dependente 5ix no ramo superior; terminais de saída A e B.

Com base nas informações do circuito acima, determine o valor da fonte de corrente equivalente entre os terminais A e B e assinale a opção correta.

Ver gabarito

Gabarito: E
