Questão 50 — Análise de Circuitos de Corrente Contínua (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Circuitos Elétricos Análise de Circuitos de Corrente Contínua

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

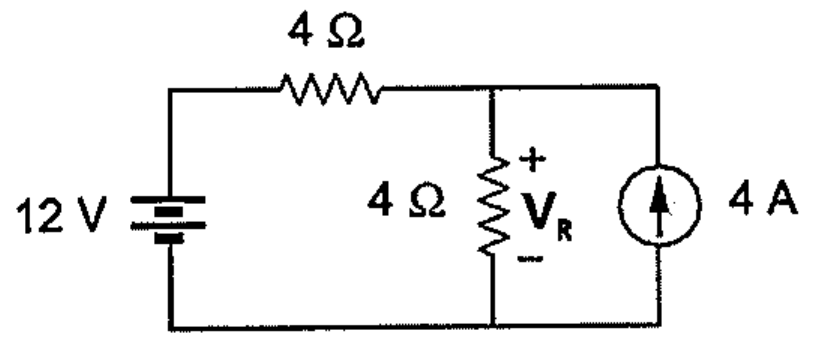

Circuito com fonte de 12 V em série com resistor de 4 Ω, ligado a um resistor de 4 Ω com tensão VR em paralelo com uma fonte de corrente de 4 A.

Circuito com fonte de 12 V em série com resistor de 4 Ω, ligado a um resistor de 4 Ω com tensão VR em paralelo com uma fonte de corrente de 4 A.

Com base nas informações do circuito acima, calcule a queda de tensão VR e assinale a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
