Questão 1 — Estática — Treliças (Mecânica Técnica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Mecânica Técnica Estática — Treliças

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

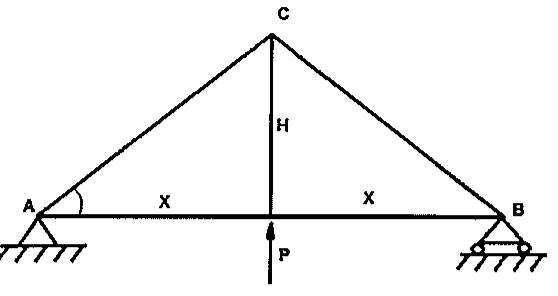

Treliça triangular com nós A (apoio fixo), B (apoio móvel) e C no topo; barra vertical H ligando C ao meio de AB; trechos de AB marcados X e X; força P vertical para cima aplicada no meio de AB; ângulo marcado em A.

Treliça triangular com nós A (apoio fixo), B (apoio móvel) e C no topo; barra vertical H ligando C ao meio de AB; trechos de AB marcados X e X; força P vertical para cima aplicada no meio de AB; ângulo marcado em A.

Sabendo que a treliça representada na figura acima possui ângulo entre as barras AC e AB igual a 30º, é correto afirmar que a força na barra AC é de:

Dados: sen (30º)=0,5; e
cos (30º)=0,71.

Selecione uma alternativa A) tração e vale P/2. B) compressão e vale P/2. C) tração e vale P. D) compressão e vale P. E) tração e vale P/1,42.
