Observe a figura abaixo.

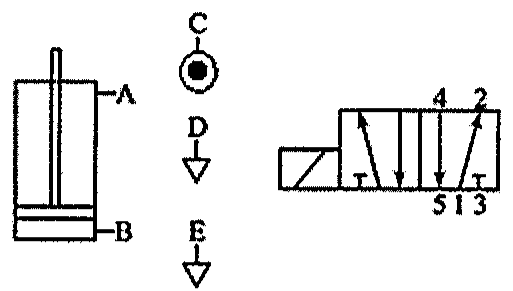

Cilindro pneumático de dupla ação com terminais A e B; símbolos C (fonte de ar comprimido), D e E (escapes); eletroválvula direcional com vias numeradas 4, 2 na parte superior e 5, 1, 3 na inferior, acionada por solenoide.

O cilindro pneumático de dupla ação representado acima deve permanecer avançado (expandido). Assinale a opção que correlaciona corretamente os terminais do cilindro e as entradas de ar (letras) aos terminais da eletroválvula (números) da figura, para que o cilindro avance.

Selecione uma alternativa A) 1-C, 2-A, 3-D, 4-B, 5-E B) 1-D, 2-B, 3-C, 4-A, 5-E C) 1-D, 2-A, 3-C, 4-B, 5-E D) 1-C, 2-B, 3-D, 4-A, 5-E E) 1-E, 2-A, 3-D, 4-B, 5-C
