Questão 20 — Rugosidade Superficial (Desenho Técnico Mecânico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Desenho Técnico Mecânico Rugosidade Superficial

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Com base no símbolo de rugosidade apresentado abaixo, assinale a opção que completa corretamente as lacunas da sentença.

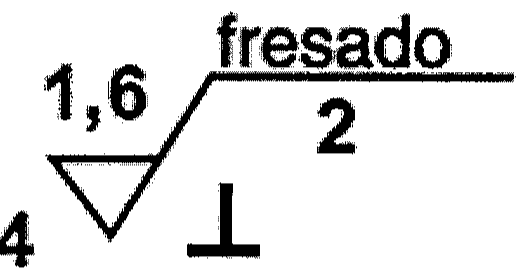

Símbolo de rugosidade com o valor 1,6 acima do traço, a indicação fresado sobre a linha horizontal, o número 2 abaixo dessa linha, o número 4 à esquerda e o símbolo ⊥ à direita do vértice.

Símbolo de rugosidade com o valor 1,6 acima do traço, a indicação fresado sobre a linha horizontal, o número 2 abaixo dessa linha, o número 4 à esquerda e o símbolo ⊥ à direita do vértice.

O valor da rugosidade Ra é de __________. A direção predominante das estrias é __________. O comprimento da amostra para avaliação da rugosidade é de __________. O sobremetal para usinagem é de __________. O método de fabricação, tratamento ou revestimento da superfície é a __________.

Selecione uma alternativa A) 1,6 µm / cruzada / 2 mm / 4 mm / fresagem B) 1,6 µm / perpendicular / 2 mm / 4 mm / fresagem C) 4 µm / paralela / 1,6 mm / 2 mm / perfuração D) 2 µm / perpendicular / 4 mm / 1,6 mm / perfuração E) 1,6 µm / perpendicular / 4 mm / 2 mm / fresagem
