Questão 11 — Circuito RLC Paralelo — Resposta Natural (Circuitos Elétricos) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Circuitos Elétricos Circuito RLC Paralelo — Resposta Natural

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletrônica · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

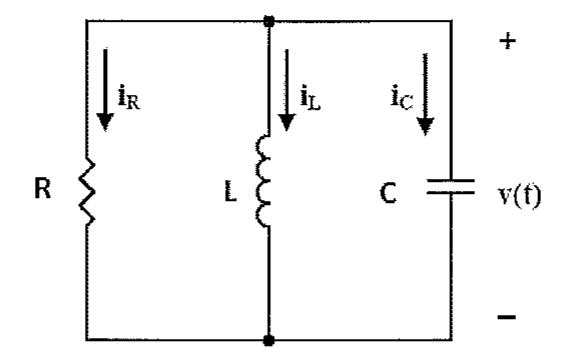

Circuito RLC paralelo com resistor R, indutor L e capacitor C em paralelo, correntes iR, iL e iC e tensão v(t) indicada.

A figura acima representa um circuito RLC paralelo que possui L=100mH e c=40μF. Qual é o valor de R, em ohms, que torna a resposta livre de v(t) como super-amortecida, amortecimento crítico e sub-amortecida, respectivamente?

Selecione uma alternativa A) 400, 4 e 25 B) 4, 400 e 25 C) 400, 25 e 4 D) 25, 4 e 400 E) 4, 25 e 400
