Questão 34 — Ciclo de Refrigeração de Carnot (Termodinâmica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Termodinâmica Ciclo de Refrigeração de Carnot

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

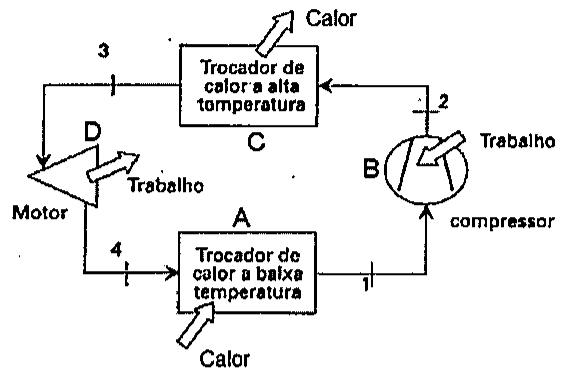

Considere um ciclo de refrigeração de Carnot composto por um compressor, dois trocadores de calor e um motor térmico, aplicado em um ambiente, conforme desenho abaixo.

Diagrama de ciclo: trocador de calor a baixa temperatura (A) recebendo calor, compressor (B) recebendo trabalho, trocador de calor a alta temperatura (C) rejeitando calor e motor (D) produzindo trabalho; pontos 1, 2, 3 e 4 marcados entre os componentes.

Diagrama de ciclo: trocador de calor a baixa temperatura (A) recebendo calor, compressor (B) recebendo trabalho, trocador de calor a alta temperatura (C) rejeitando calor e motor (D) produzindo trabalho; pontos 1, 2, 3 e 4 marcados entre os componentes.

Partindo do trocador de calor A, as etapas do ciclo de Carnot são:

Selecione uma alternativa A) 1-2: Compressão adiabática; 2-3: Perda de calor para o ambiente; 3-4: Expansão adiabática; 4-1: Remoção de calor do ambiente. B) 1-2: Expansão adiabática; 2-3: Remoção de calor do ambiente; 3-4: Compressão adiabática; 4-1: Perda de calor para o ambiente. C) 1-2: Remoção de calor do ambiente; 2-3: Compressão adiabática; 3-4: Expansão adiabática; 4-1: Perda de calor para o ambiente. D) 1-2: Perda de calor para o ambiente; 2-3: Expansão adiabática; 3-4: Compressão adiabática; 4-1: Remoção de calor do ambiente. E) 1-2: Compressão adiabática; 2-3: Remoção de calor do ambiente; 3-4: Expansão adiabática; 4-1: Perda de calor para o ambiente.
