Considere o trocador de calor do tipo carcaça-tubo abaixo.

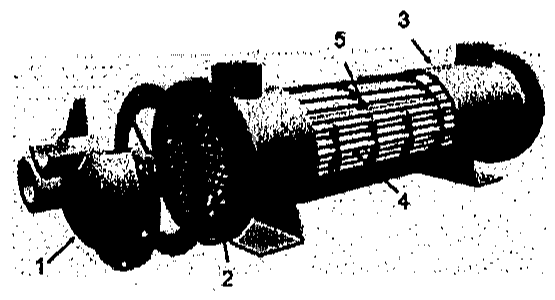

Fotografia de trocador de calor carcaça-tubo em corte parcial, com componentes indicados pelos números 1 a 5.

Fotografia de trocador de calor carcaça-tubo em corte parcial, com componentes indicados pelos números 1 a 5.

Assinale a opção que apresenta a nomenclatura correta dos componentes indicados na figura acima.

Selecione uma alternativa A) 1-Carcaça; 2-espelho; 3-cabeceira; 4-tubos; e 5-chicana. B) 1-Carcaça; 2-chicana; 3-cabeceira; 4-espelho; e 5-tubos. C) 1-Cabeceira; 2-espelho; 3-carcaça; 4-tubos; e 5-chicana. D) 1-Cabeceira; 2-chicana; 3-carcaça; 4-espelho; e 5-tubos. E) 1-Cabeceira; 2-tubos; 3-carcaça; 4-espelho; e 5-chicana.
