Questão 45 — Ponte de Wheatstone (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletricidade Ponte de Wheatstone

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022 Técnico

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Considere a ponte de Wheatstone abaixo.

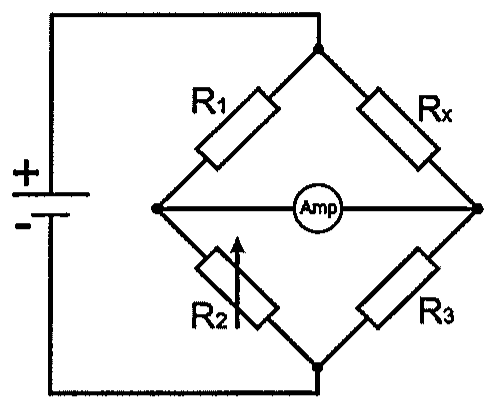

Ponte de Wheatstone alimentada por fonte de tensão: R1 e Rx nos ramos superiores, R2 (reostato) e R3 nos ramos inferiores, amperímetro ligado entre os nós centrais.

Ponte de Wheatstone alimentada por fonte de tensão: R1 e Rx nos ramos superiores, R2 (reostato) e R3 nos ramos inferiores, amperímetro ligado entre os nós centrais.

Dada uma alimentação de 15 V, R1 = 6 Ω, R3 = 3 Ω e o reostato ajustado para R2 = 9 Ω, é obtida uma corrente no amperímetro igual a zero. Para que isso ocorra, qual o valor da resistência em Rx?
