Questão 12 — Soldagem a Arco Elétrico — Nomenclatura (Soldagem) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Soldagem Soldagem a Arco Elétrico — Nomenclatura

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

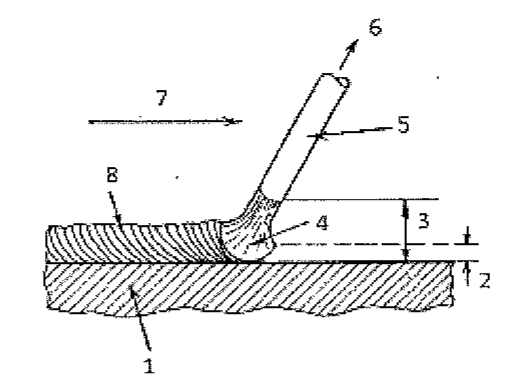

Esquema em corte de uma soldagem a arco elétrico: eletrodo inclinado sobre a chapa, cordão depositado atrás dele e cotas verticais junto à poça; oito elementos indicados pelos números 1 a 8.

Esquema em corte de uma soldagem a arco elétrico: eletrodo inclinado sobre a chapa, cordão depositado atrás dele e cotas verticais junto à poça; oito elementos indicados pelos números 1 a 8.

A figura acima representa uma soldagem a arco elétrico. Assinale a opção cujos números correspondem aos nomes relativos à soldagem a arco elétrico.

Selecione uma alternativa A) 1 metal base; 2 profundidade da fusão; 5 eletrodo metálico; 6 anodo. B) 3 comprimento do arco; 4 profundidade da fusão; 7 trajetória do eletrodo; 8 metal depositado. C) 1 metal base; 5 catodo; 6 eletrodo metálico; 8 metal depositado. D) 2 profundidade da fusão; 3 comprimento do arco; 4 cratera; 6 catodo. E) 5 eletrodo metálico; 6 catodo; 7 trajetória do eletrodo; 8 metal base.
