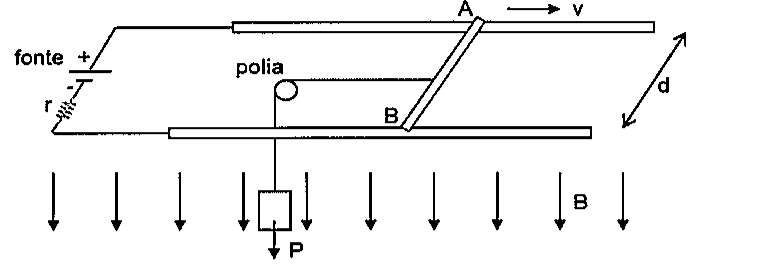

Observe a figura abaixo.
A figura acima apresenta a montagem de um sistema formado por dois trilhos fixos condutores, paralelos entre si, ligados a uma fonte de fem com resistência interna r=1,0Ω. Sobre os trilhos encontra-se apoiada uma haste metálica AB, de comprimento d=1,0m, que pode se deslocar horizontalmente. Não há atrito entre os trilhos e a haste. O sistema encontra-se dentro de um campo de indução magnética B=0,50T, uniforme, dirigido para baixo, perpendicularmente ao plano do sistema. A haste e os trilhos possuem resistências desprezíveis e a haste é ligada a um bloco de peso P=30N por meio de um fio ideal, preso ao centro da haste e passando por uma polia ideal fixa. Para que o bloco seja erguido com uma velocidade constante v=10m/s, qual deve ser o módulo da fem da fonte, em volts?
