Analise as figuras a seguir.

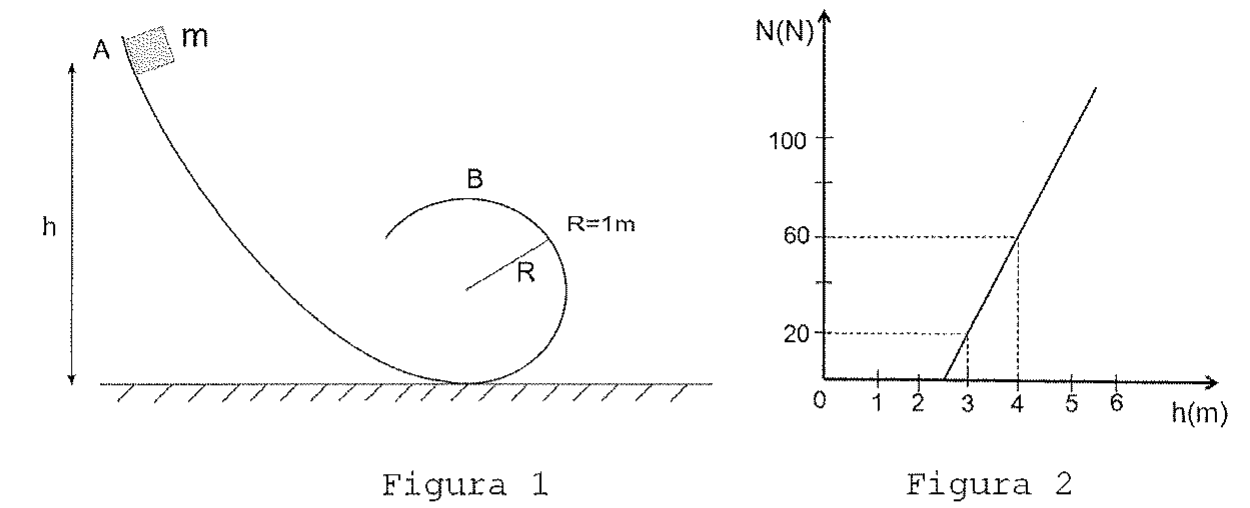

Figura 1: pista sem atrito que desce de uma altura h a partir do ponto A e termina em um trecho circular de raio R = 1 m tangente ao solo, com ponto B no topo. Figura 2: gráfico da força normal N (em N) em função de h (em m), reta crescente; linhas tracejadas marcam N = 20 em h = 3 e N = 60 em h = 4; eixo N com marcas até 100.

Figura 1: pista sem atrito que desce de uma altura h a partir do ponto A e termina em um trecho circular de raio R = 1 m tangente ao solo, com ponto B no topo. Figura 2: gráfico da força normal N (em N) em função de h (em m), reta crescente; linhas tracejadas marcam N = 20 em h = 3 e N = 60 em h = 4; eixo N com marcas até 100.

Na figura 1, um pequeno bloco de massa m pode deslizar, sem atrito, ao longo de uma pista. Esta pista termina em um segmento circular, de raio R= 1,0 m, tangenciando o solo. Considere que o bloco é solto do repouso no ponto A a uma altura h. O gráfico da figura 2 apresenta a intensidade da força normal sobre o bloco, no ponto mais alto do trecho circular (ponto B), em função da altura h. Qual é o peso do bloco, em newtons?
