Questão 24 — Transformadores (Física) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Física Transformadores

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Física · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

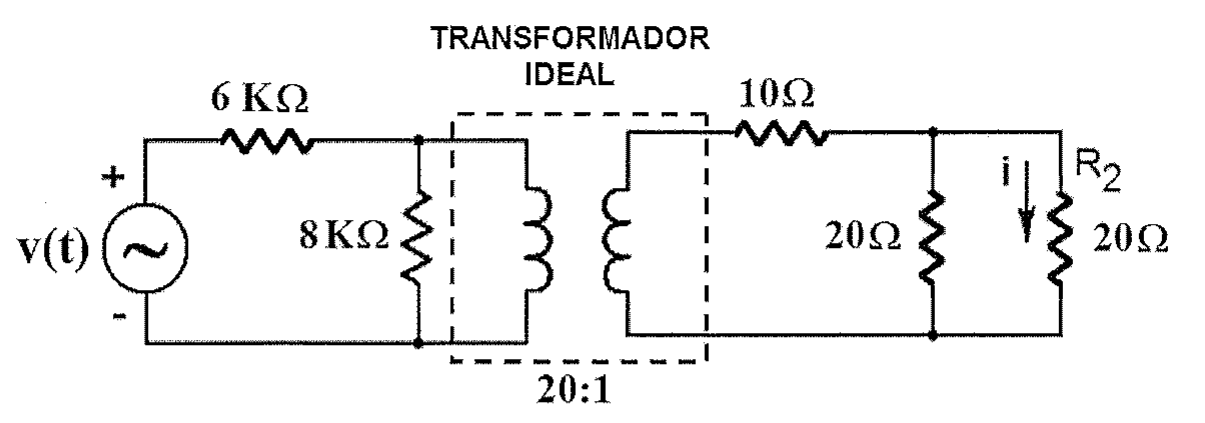

Circuito: fonte v(t) com resistor de 6 kΩ em série e resistor de 8 kΩ em paralelo com o primário de um transformador ideal 20:1; no secundário, resistor de 10 Ω em série e dois resistores de 20 Ω em paralelo, sendo R2 o da direita, percorrido pela corrente i.

Circuito: fonte v(t) com resistor de 6 kΩ em série e resistor de 8 kΩ em paralelo com o primário de um transformador ideal 20:1; no secundário, resistor de 10 Ω em série e dois resistores de 20 Ω em paralelo, sendo R2 o da direita, percorrido pela corrente i.

v(t) = 32 sen 120.π.t

Sabendo que o transformador ideal do circuito acima tem relação de espiras de primário para secundário de 20:1, qual é a amplitude da corrente i, em mA, no resistor R₂?

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 4
