Questão 28 — Indução Eletromagnética — Autoindução (Física) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Física Indução Eletromagnética — Autoindução

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Física · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

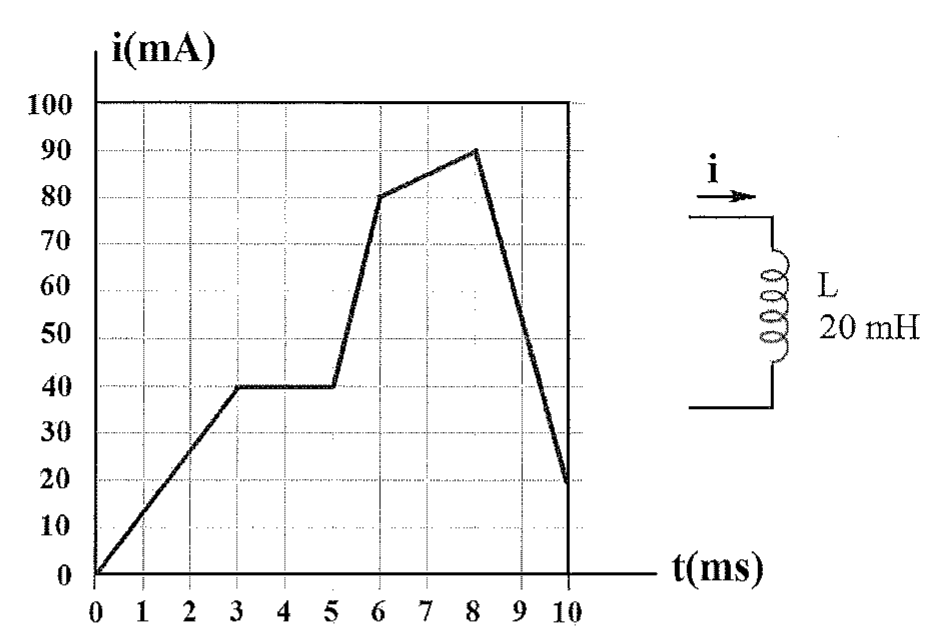

Gráfico da corrente i (mA) em função do tempo t (ms), de 0 a 10 ms, formado por segmentos retos: 0 a 40 mA entre 0 e 3 ms, constante em 40 mA até 5 ms, sobe a 80 mA em 6 ms, a 90 mA em 8 ms e cai a 20 mA em 10 ms. Ao lado, indutor L de 20 mH percorrido por i.

Gráfico da corrente i (mA) em função do tempo t (ms), de 0 a 10 ms, formado por segmentos retos: 0 a 40 mA entre 0 e 3 ms, constante em 40 mA até 5 ms, sobe a 80 mA em 6 ms, a 90 mA em 8 ms e cai a 20 mA em 10 ms. Ao lado, indutor L de 20 mH percorrido por i.

Um indutor ideal de 20 mH é percorrido por uma corrente elétrica i, variável no tempo, conforme representado no gráfico acima. O maior valor do módulo da força eletromotriz auto-induzida ocorre entre os instantes (em milisegundos):
