Analise a figura abaixo.

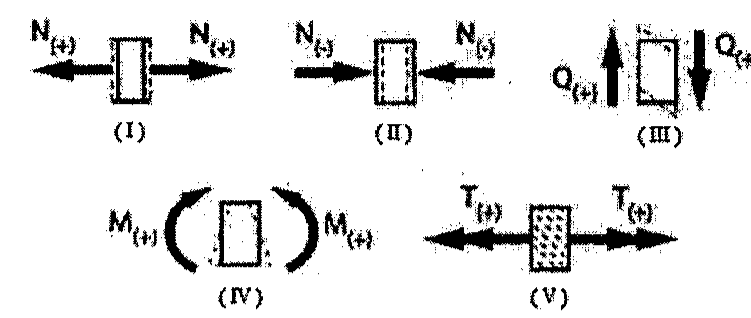

Cinco elementos estruturais numerados de I a V: I com setas N(+) apontando para fora; II com setas N(-) apontando para dentro; III com forças Q(+) verticais em sentidos opostos nas faces; IV com momentos M(+) curvos nas extremidades; V com setas T(+) horizontais apontando para fora em elemento hachurado.

Cinco elementos estruturais numerados de I a V: I com setas N(+) apontando para fora; II com setas N(-) apontando para dentro; III com forças Q(+) verticais em sentidos opostos nas faces; IV com momentos M(+) curvos nas extremidades; V com setas T(+) horizontais apontando para fora em elemento hachurado.

A figura acima ilustra a convenção de sinais utilizada para representar os esforços solicitantes internos em um elemento estrutural, conforme De Almeida (2009). Sendo assim, assinale a opção que apresenta os tipos de solicitação encontrados em cada caso.

Selecione uma alternativa A) I - compressão; II - cisalhamento; III - flexão; IV - torção e V - tração. B) I - tração; II - compressão; III - cisalhamento; IV - flexão e V - torção. C) I - compressão; II - tração; III - torção; IV - cisalhamento e V - flexão. D) I - tração; II - compressão; III - cisalhamento; IV - torção e V - flexão. E) I - flexão; II - cisalhamento; III - compressão; IV - torção e V - tração.
