Examine o circuito abaixo.

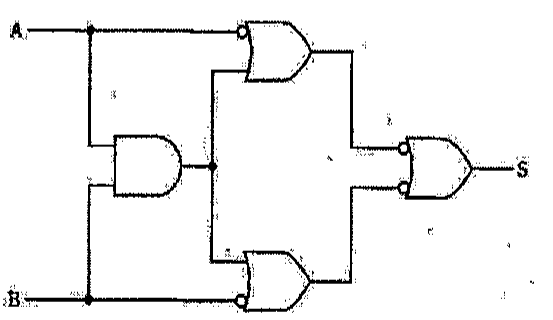

Circuito lógico com entradas A e B, composto por uma porta AND e três portas OR com entradas negadas, com saída S.

O circuito apresentado acima pode ser substituído por uma única porta lógica. Assim, por qual porta lógica ele pode ser substituído?

Ver gabarito

Gabarito: E
