Examine as figuras abaixo.

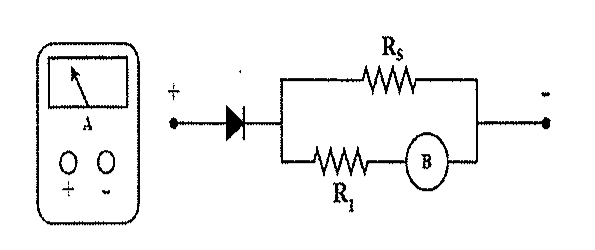

O circuito do modelo de um galvanômetro de bobina móvel B que será utilizado como amperímetro está representado nas figuras acima. O ponteiro do amperímetro atinge o final de escala quando o galvanômetro é percorrido por uma corrente de 500μA. A resistência interna é representada por Ri e tem valor de 10Ω. O diodo no circuito é considerado ideal. Ao usar uma resistência shunt R_s = 0,05 Ω, com o amperímetro montado, a corrente máxima que pode ser medida, em mA, é de aproximadamente:
