Com base nas características apresentadas abaixo, calcule o valor aproximado da corrente de projeto (I_B) e o dimensionamento do condutor de fase do circuito terminal (trecho AO) de iluminação em uma indústria e assinale a opção correta.

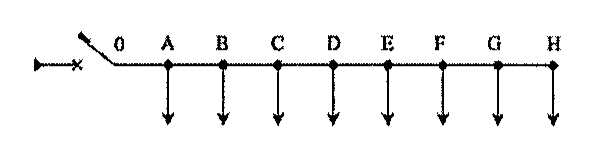

I- Disposição das cargas conforme figura abaixo:
II- Cabos unipolares de cobre com isolação de PVC em bandeja perfurada; na maior parte do percurso existem quatro circuitos na bandeja, formando uma camada de cabos contíguos;
III- Circuito monofásico;
IV- Temperatura ambiente de 30 °C;
V- Circuito contendo 8 aparelhos de iluminação a vapor de mercúrio, cada um com Pn = 500 W, rendimento = 0,87 e cosϕ = 0,8; e
VI- Un = 220 V.
Dados: Fatores de correção aplicáveis a condutores em linhas abertas ou fechadas, agrupados em um mesmo plano e em camada única.
Capacidades de condução de corrente, em ampères, para o método de referência da questão.
Seções nominais (mm²) | Capacidade de condução (A) - 2 condutores carregados
1,5 | 22
2,5 | 31
4 | 41
6 | 53
10 | 73
I- Disposição das cargas conforme figura abaixo:
II- Cabos unipolares de cobre com isolação de PVC em bandeja perfurada; na maior parte do percurso existem quatro circuitos na bandeja, formando uma camada de cabos contíguos;
III- Circuito monofásico;
IV- Temperatura ambiente de 30 °C;
V- Circuito contendo 8 aparelhos de iluminação a vapor de mercúrio, cada um com Pn = 500 W, rendimento = 0,87 e cosϕ = 0,8; e
VI- Un = 220 V.
Dados: Fatores de correção aplicáveis a condutores em linhas abertas ou fechadas, agrupados em um mesmo plano e em camada única.
Capacidades de condução de corrente, em ampères, para o método de referência da questão.
Seções nominais (mm²) | Capacidade de condução (A) - 2 condutores carregados
1,5 | 22
2,5 | 31
4 | 41
6 | 53
10 | 73
