Examine a figura abaixo.

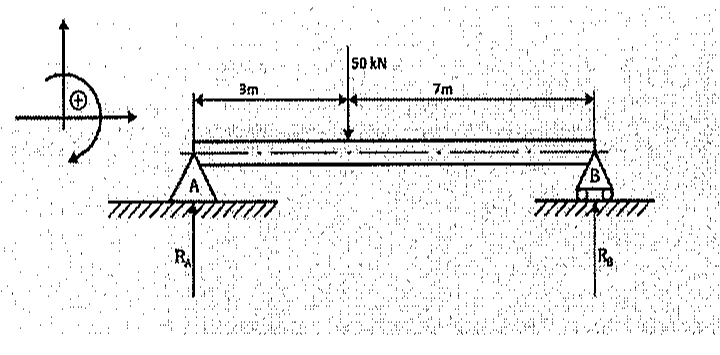

Viga biapoiada com apoio fixo A à esquerda e apoio móvel B à direita; carga concentrada de 50 kN a 3 m de A e 7 m de B; reações R_A e R_B verticais; convenção de sinais com momento anti-horário positivo.

Viga biapoiada com apoio fixo A à esquerda e apoio móvel B à direita; carga concentrada de 50 kN a 3 m de A e 7 m de B; reações R_A e R_B verticais; convenção de sinais com momento anti-horário positivo.

Assinale a opção que apresenta os valores corretos das reações nos apoios A e B, respectivamente, na figura acima.

Selecione uma alternativa A) 10 kN e 35 kN. B) 35 kN e 15 kN. C) 35 kN e 10 kN. D) 15 kN e 35 kN. E) 15 kN e 10 kN.

Ver gabarito

Gabarito: B
