Questão 49 — Cálculo de Coordenadas — Azimute e Distância (Topografia) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Topografia Cálculo de Coordenadas — Azimute e Distância

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Geodésia e Cartografia · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

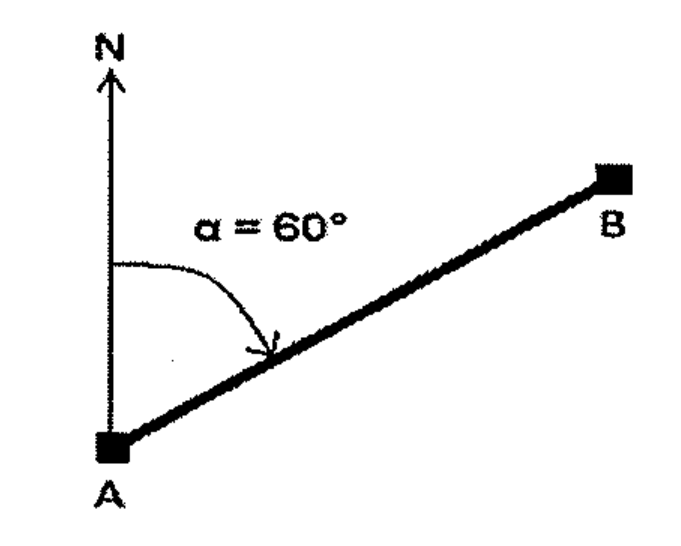

Esquema com o ponto A na parte inferior, uma seta vertical indicando o norte (N) a partir de A e um segmento de A até o ponto B, à direita e acima. Um arco entre a direção norte e o segmento AB indica o ângulo α = 60°.

Esquema com o ponto A na parte inferior, uma seta vertical indicando o norte (N) a partir de A e um segmento de A até o ponto B, à direita e acima. Um arco entre a direção norte e o segmento AB indica o ângulo α = 60°.

A partir dos dados coletados em campo (ângulos e distâncias), orientação inicial e coordenadas do ponto de partida, é possível calcular as coordenadas dos demais pontos da poligonal. Determine a coordenada do ponto B e assinale a opção correta.

Dados: seno 60° =√3/2; cosseno 60° = ½ ; coordenadas do ponto A = (100,120); distância AB = 100m; e azimute α = 60°.

Selecione uma alternativa A) (100 + 50√2, 180) B) (100 + 100√3, 60) C) (50 + 50√3, 170) D) (100 + 50√3, 170) E) (100 + 25√3, 120)
