Um navio de carga geral com Hmed = 7 m e KG = 7,4 m encontra-se adriçado, ao serem iniciadas as operações de carga descritas nas tabelas abaixo. Calcule a banda permanente, ao final dessas operações de carga, e assinale a opção correta.

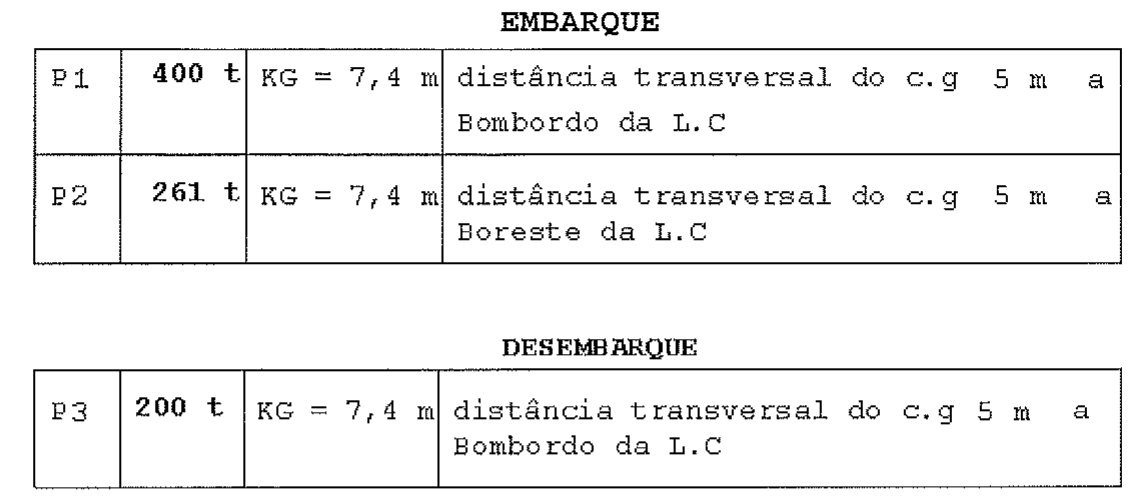

Duas tabelas: EMBARQUE com P1 (400 t, KG = 7,4 m, c.g a 5 m a bombordo da L.C) e P2 (261 t, KG = 7,4 m, c.g a 5 m a boreste da L.C); DESEMBARQUE com P3 (200 t, KG = 7,4 m, c.g a 5 m a bombordo da L.C).

Duas tabelas: EMBARQUE com P1 (400 t, KG = 7,4 m, c.g a 5 m a bombordo da L.C) e P2 (261 t, KG = 7,4 m, c.g a 5 m a boreste da L.C); DESEMBARQUE com P3 (200 t, KG = 7,4 m, c.g a 5 m a bombordo da L.C).

tabelas de dados hidrostáticos, anexa;
tábua de razões trigonométricas, anexa; e
efetue os cálculos com três casas decimais.

Dados: valor de GGV=0,20m
C.g = Centro de gravidade
L.c = Linha de centro
P = Peso

Anexo A:
Anexo A: tabela de dados hidrostáticos de navios classe SD-14, com colunas dm (m), deslocamento Δ (t), TPC (t), MCC (t.m), KM (m), KB (m), LCB (m) e LCF (m), para calados médios de 2,00 m a 10,00 m em intervalos de 0,20 m.

Anexo A: tabela de dados hidrostáticos de navios classe SD-14, com colunas dm (m), deslocamento Δ (t), TPC (t), MCC (t.m), KM (m), KB (m), LCB (m) e LCF (m), para calados médios de 2,00 m a 10,00 m em intervalos de 0,20 m.

Anexo A da prova

Anexo B:

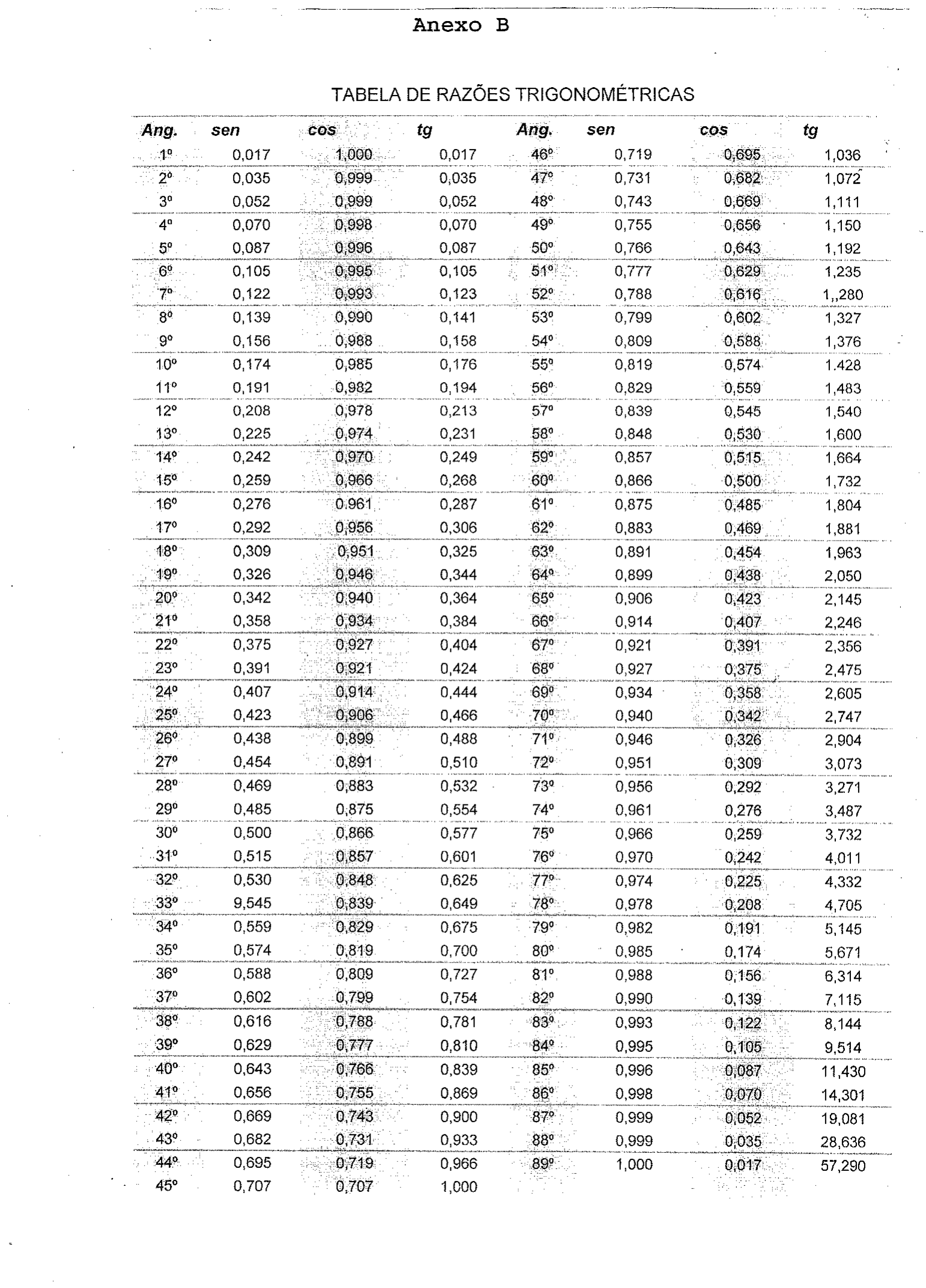

Anexo B: tabela de razões trigonométricas com seno, cosseno e tangente para ângulos de 1° a 89°.

Anexo B da prova

Selecione uma alternativa A) Θ = 1,46° BB B) Θ = 8,06° BB C) Θ = 8,06° BE D) Θ = 5,39° BB E) Θ = 1,46° BE
