Examine a figura abaixo.

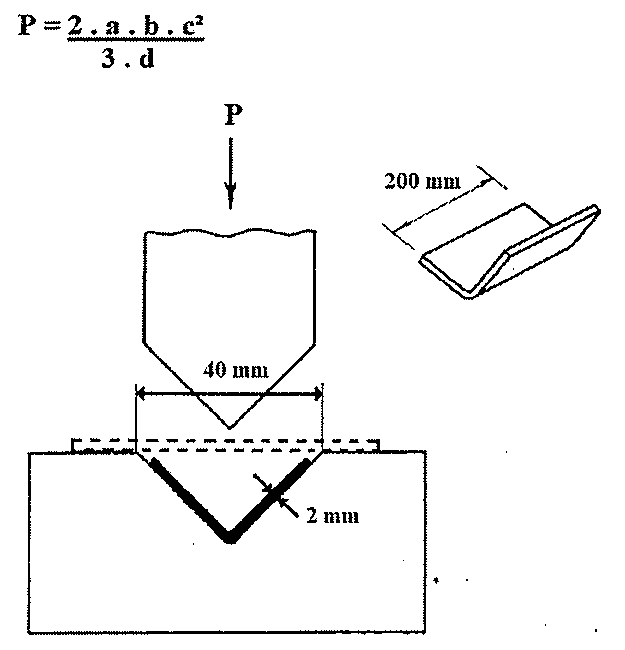

Fórmula P = 2 . a . b . c² / (3 . d) e esquema de dobramento em V: punção com força P, matriz com abertura de 40 mm, chapa de 2 mm de espessura e peça dobrada com 200 mm de comprimento.

Fórmula P = 2 . a . b . c² / (3 . d) e esquema de dobramento em V: punção com força P, matriz com abertura de 40 mm, chapa de 2 mm de espessura e peça dobrada com 200 mm de comprimento.

A figura acima representa um processo de dobramento onde uma chapa metálica é colocada sobre uma matriz e sujeita a esforço de dobramento. Considerando que a tensão de flexão necessária para obter a deformação permanente seja o dobro do limite de resistência à tração do material, calcule a força mínima necessária para o dobramento (P) em kgf, aproximadamente, e assinale a opção correta.

Dado:
Limite de resistência à tração = 450 MPa.
