Questão 32 — Ensaio de Tração — Diagrama Tensão-Deformação (Ensaios dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Ensaios dos Materiais Ensaio de Tração — Diagrama Tensão-Deformação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Mecânica — Corpo Auxiliar de Praças (CP-CAP) · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

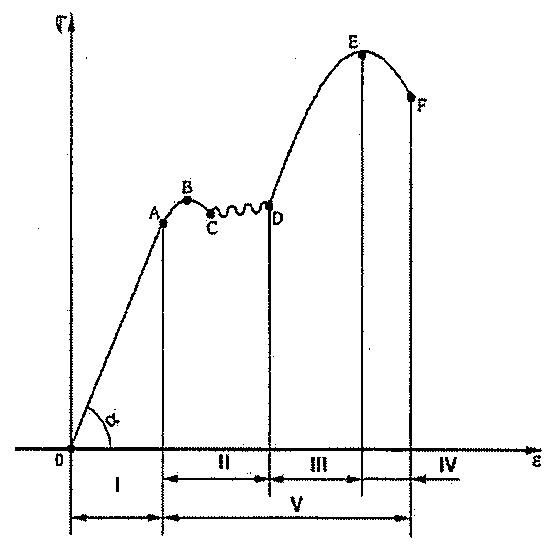

Diagrama tensão (σ) versus deformação (ε) com os pontos O, A, B, C, D, E e F, o ângulo α na origem e as regiões I, II, III, IV e V indicadas no eixo horizontal.

Diagrama tensão (σ) versus deformação (ε) com os pontos O, A, B, C, D, E e F, o ângulo α na origem e as regiões I, II, III, IV e V indicadas no eixo horizontal.

A figura acima representa o diagrama tensão-deformação de um aço. Com base nesse diagrama, assinale a opção que apresenta corretamente as regiões II e IV e o ponto E, respectivamente.

Selecione uma alternativa A) Região de comportamento elástico, região de estricção e limite de ruptura do material. B) Região de recuperação, região de escoamento e limite de ruptura do material. C) Região de escoamento, região de deformação plástica e limite de proporcionalidade. D) Região de escoamento, região de estricção e limite de resistência. E) Região de recuperação, região de escoamento e limite de proporcionalidade.
