Questão 14 — Calados Finais — Cálculo de Trim (Arquitetura Naval) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2013

Arquitetura Naval Calados Finais — Cálculo de Trim

Diretoria de Ensino da Marinha (DEnsM) 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Manuseio e Estivagem de Carga · Caderno Amarela

Gabarito disponível

Sabe-se que um navio de carga geral, cujo comprimento entre perpendiculares é de 134,16 m, iniciou um carregamento deslocando 16.841 t, sendo seu )o( G = -1 metro. Considerando que durante a sua estadia no terminal de carga foram feitas as operações de carga constantes na tabela abaixo, calcule os calados finais e assinale a opção correta.

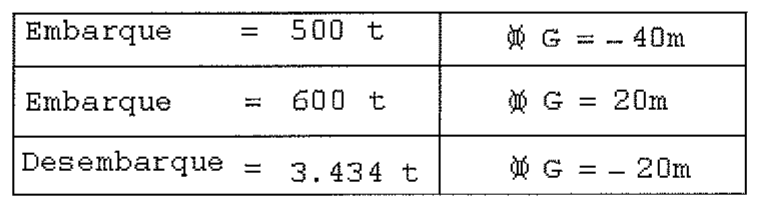

Tabela de operações: Embarque = 500 t com distância do centro de gravidade à seção mestra (símbolo de meio-navio) G = -40 m; Embarque = 600 t com G = 20 m; Desembarque = 3.434 t com G = -20 m.

Tabela de operações: Embarque = 500 t com distância do centro de gravidade à seção mestra (símbolo de meio-navio) G = -40 m; Embarque = 600 t com G = 20 m; Desembarque = 3.434 t com G = -20 m.

Dados:
• tabela de dados hidrostáticos, anexa; e
• efetue os cálculos com três casas decimais.

Anexo A:
Anexo A: tabela de dados hidrostáticos de navios classe SD-14, com colunas dm (m), deslocamento Δ (t), TPC (t), MCC (t.m), KM (m), KB (m), LCB (m) e LCF (m), para calados médios de 2,00 m a 10,00 m em intervalos de 0,20 m.

Anexo A: tabela de dados hidrostáticos de navios classe SD-14, com colunas dm (m), deslocamento Δ (t), TPC (t), MCC (t.m), KM (m), KB (m), LCB (m) e LCF (m), para calados médios de 2,00 m a 10,00 m em intervalos de 0,20 m.

Anexo A da prova

Selecione uma alternativa A) Hav = 8,53 m; Har = 5,47 m B) Hav = 4,75 m; Har = 9,25 m C) Hav = 5,47 m; Har = 8,53 m D) Hav = 9,25 m; Har = 4,75 m E) Hav = 8,53 m; Har = 9,25 m
