Questão 1 — Simbologia de Soldagem (Soldagem) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Soldagem Simbologia de Soldagem

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Motores · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

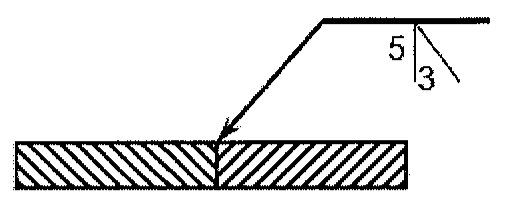

Símbolo de soldagem: linha de referência com seta apontando para a junta entre duas chapas hachuradas; acima da linha de referência, os números 5 e 3 junto a um símbolo com uma linha vertical e uma inclinada.

Símbolo de soldagem: linha de referência com seta apontando para a junta entre duas chapas hachuradas; acima da linha de referência, os números 5 e 3 junto a um símbolo com uma linha vertical e uma inclinada.

Sabendo que a simbologia acima está relacionada à soldagem, é correto afirmar que deve ser realizada uma solda:

Selecione uma alternativa A) em V, do lado oposto à seta, com abertura de fundo de 5 mm e grossura do cordão de 3 mm. B) bisel, do lado da seta, com abertura de fundo de 5 mm e grossura do cordão de 3 mm. C) em V, do lado da seta, com abertura de fundo de 3 mm e grossura do cordão de 5 mm. D) bisel, do lado oposto à seta, com abertura de fundo de 5 mm e grossura do cordão de 3 mm. E) bisel, do lado da seta, com abertura de fundo de 3 mm e grossura do cordão de 5 mm.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Motores — página 17
