A figura abaixo mostra o conjunto de linhas e símbolos que compõem a indicação completa de uma soldagem.

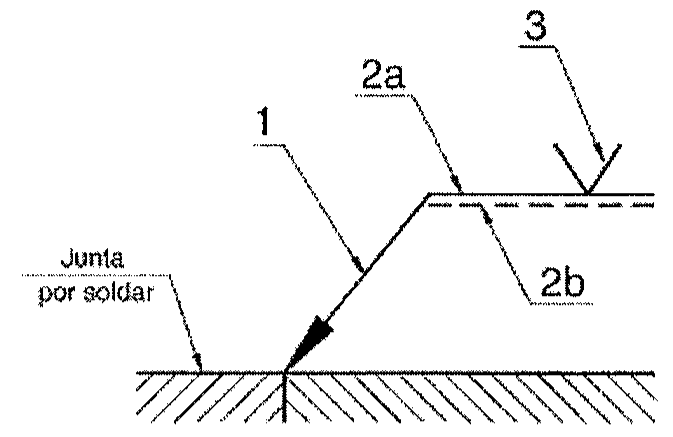

Indicação de soldagem com itens numerados: 1 aponta a linha inclinada com seta até a junta por soldar, 2a aponta a linha horizontal contínua, 2b aponta a linha tracejada abaixo dela e 3 aponta o símbolo em V.

Indicação de soldagem com itens numerados: 1 aponta a linha inclinada com seta até a junta por soldar, 2a aponta a linha horizontal contínua, 2b aponta a linha tracejada abaixo dela e 3 aponta o símbolo em V.

Assinale a opção que apresenta a correta identificação dos itens 2a e 3 da figura, respectivamente.

Selecione uma alternativa A) Flecha e símbolo de soldagem. B) Linha de referência e símbolo de soldagem. C) Linha de identificação e flecha. D) Linha de referência e linha interrompida. E) Símbolo de soldagem e linha de identificação.

Ver gabarito

Gabarito: B
