Questão 45 — Flanges — Tipos (Tubulações Industriais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Tubulações Industriais Flanges — Tipos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Motores · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

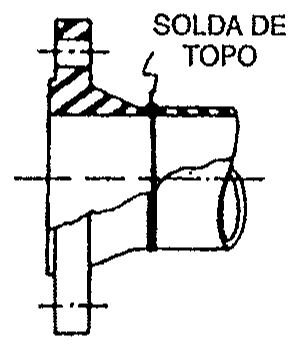

Desenho em corte de um flange ligado à extremidade de um tubo, com a indicação “SOLDA DE TOPO” apontando para a junta entre o flange e o tubo.

Desenho em corte de um flange ligado à extremidade de um tubo, com a indicação “SOLDA DE TOPO” apontando para a junta entre o flange e o tubo.

Como é denominado o tipo de flange, indicado na figura acima, que é o mais usado em tubulações industriais para qualquer pressão e temperatura, para diâmetros de 2”, ou maiores, e que é ligado ao tubo por uma única solda de topo?
