Assinale a opção cuja expressão booleana representa o circuito abaixo ilustrado.

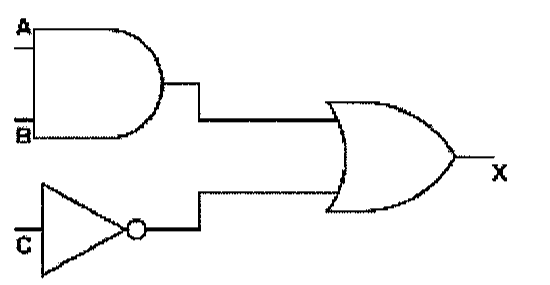

Circuito lógico: as entradas A e B alimentam uma porta AND; a entrada C passa por uma porta NOT (inversor); as saídas da porta AND e do inversor alimentam uma porta OR, cuja saída é X.

Circuito lógico: as entradas A e B alimentam uma porta AND; a entrada C passa por uma porta NOT (inversor); as saídas da porta AND e do inversor alimentam uma porta OR, cuja saída é X.

Ver gabarito

Gabarito: E
