Analise o circuito abaixo.

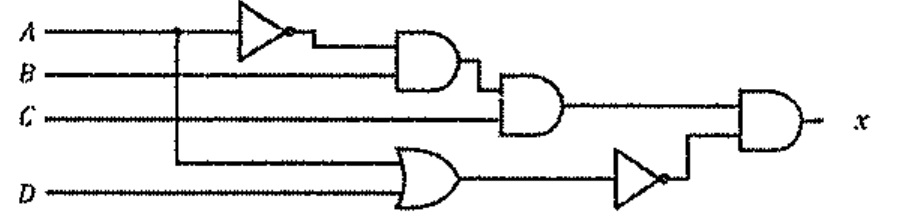

Circuito lógico com entradas A, B, C e D: A passa por um inversor e entra numa porta AND com B; essa saída entra em outra AND com C; A e D entram numa porta OR cuja saída passa por um inversor; as duas ramificações entram numa AND final de saída x.

Circuito lógico com entradas A, B, C e D: A passa por um inversor e entra numa porta AND com B; essa saída entra em outra AND com C; A e D entram numa porta OR cuja saída passa por um inversor; as duas ramificações entram numa AND final de saída x.

Para o circuito lógico apresentado acima, assinale a opção que apresenta a expressão booleana para a saída x.

Selecione uma alternativa A) x = A'BC.(A+D)' B) x = A'B'C.(A+D)' C) x = A'B.(A+C+D)' D) x = A'B.(A+C+D) E) x = A'BC.(A+D)

Ver gabarito

Gabarito: A
