Questão 4 — Transistores Bipolares — Tipos e Configurações (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2023

Eletrônica Analógica Transistores Bipolares — Tipos e Configurações

Serviço de Seleção do Pessoal da Marinha 2023

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Telecomunicações · Caderno Amarela

Gabarito disponível

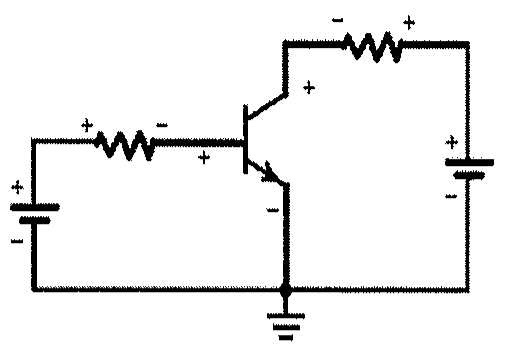

O circuito abaixo ilustra um transistor:

Circuito com transistor bipolar: fonte à esquerda ligada por resistor à base; coletor ligado por resistor a uma segunda fonte à direita; emissor ligado ao terra comum às duas fontes; seta do emissor apontando para fora.

Circuito com transistor bipolar: fonte à esquerda ligada por resistor à base; coletor ligado por resistor a uma segunda fonte à direita; emissor ligado ao terra comum às duas fontes; seta do emissor apontando para fora.

Selecione uma alternativa A) npn em modo Coletor Comum. B) npn em modo Emissor Comum. C) npn em modo Base Comum. D) pnp em modo Base Comum. E) pnp em modo Emissor Comum.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 19
