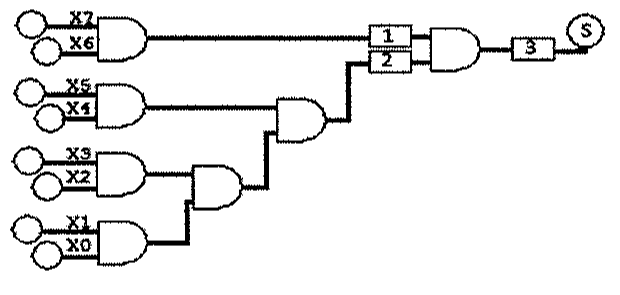

Examine o circuito abaixo.
O número inteiro X é expresso em notação binária pelo byte [X₇, X₆, X₅, X₄, X₃, X₂, X₁, X₀], onde X₇ é o bit mais significativo. O circuito lógico ilustrado acima tem saída S = 1 (VERDADEIRO) se o valor de X é 255 OU se X está no intervalo de 0 a 191 (inclusive), em notação decimal, e S = 0 (FALSO) em todos os demais casos. Com base nessas informações, assinale quais caixas indicam as posições onde devem ser colocados inversores e quais caixas devem ser ligadas em curto, respectivamente.
