Gabarito disponível

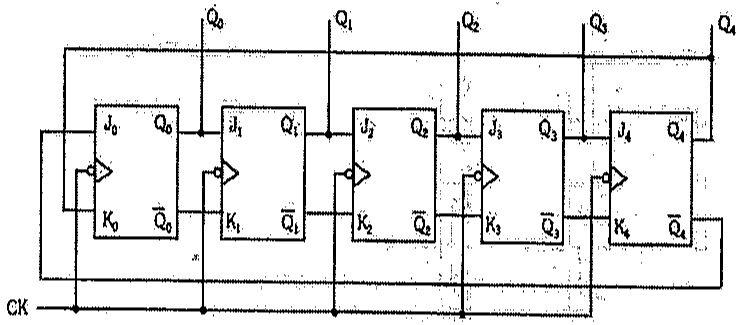

Examine a figura abaixo.
A figura acima apresenta um contador Johnson feito com flip-flops JK M-E.
Considerando que os estados iniciais de Q₄, Q₃, Q₂, Q₁ e Q₀ são todos "0", é correto afirmar que logo após a descida do 3º pulso de clock, o estado das portas Q₂, Q₁ e Q₀ será respectivamente:
