Analise o circuito ilustrado abaixo.

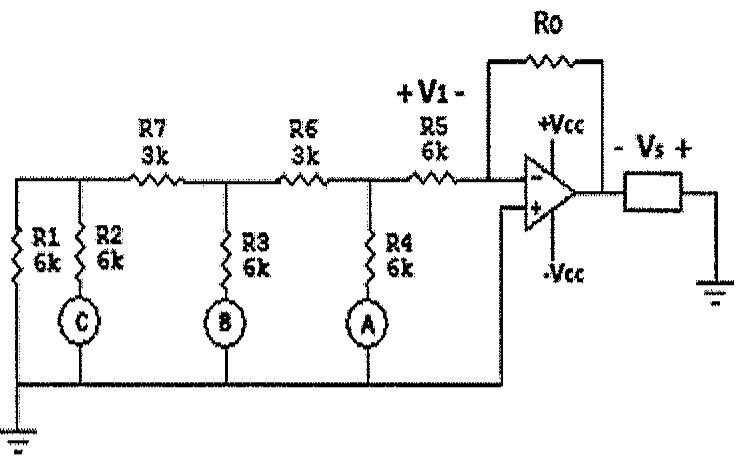

Circuito com amplificador operacional e realimentação Ro; rede de resistores R7 3k, R6 3k e R5 6k em série na entrada inversora e resistores R1, R2, R3 e R4 de 6k ligados às fontes C, B e A; tensão V1 sobre R5 e saída Vs.

Circuito com amplificador operacional e realimentação Ro; rede de resistores R7 3k, R6 3k e R5 6k em série na entrada inversora e resistores R1, R2, R3 e R4 de 6k ligados às fontes C, B e A; tensão V1 sobre R5 e saída Vs.

Esse circuito pode ser descrito como:

Selecione uma alternativa A) conversor digital-analógico com rede R-2R com MSB em C. B) conversor analógico-digital com rede R-2R com MSB em A. C) conversor analógico-digital com MSB em C. D) conversor digital-analógico com MSB em A. E) conversor analógico-digital R-2R.
