Questão 31 — Divisor de Corrente — Circuito Paralelo (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2023

Circuitos Elétricos Divisor de Corrente — Circuito Paralelo

Serviço de Seleção do Pessoal da Marinha 2023

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Telecomunicações · Caderno Amarela

Gabarito disponível

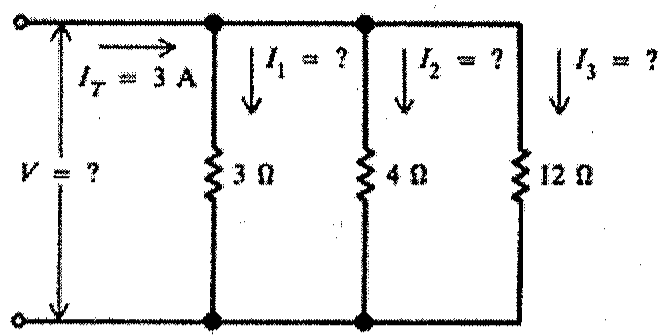

Examine a figura abaixo.

Circuito paralelo com corrente total IT = 3 A, tensão V desconhecida e resistores de 3 Ω, 4 Ω e 12 Ω com correntes I1, I2 e I3 desconhecidas.

Circuito paralelo com corrente total IT = 3 A, tensão V desconhecida e resistores de 3 Ω, 4 Ω e 12 Ω com correntes I1, I2 e I3 desconhecidas.

A figura acima representa um circuito paralelo divisor de corrente. Assim, determine os valores de V, I₁, I₂ e I₃, respectivamente , e assinale a opção correta.

Selecione uma alternativa A) 4,5 V; 1,50 A; 1,125 A; 0,375 A. B) 4,5 V; 1,25 A; 1,125 A; 0,43 A. C) 4 V; 1,50 A; 1 A; 0,57 A. D) 4 V; 1,75 A; 3 A; 0,2 A. E) 4,5 V; 1,7 A; 1,2 A; 0,375 A.
