Questão 30 — Ganho e Potência em Decibéis (Sistemas de Comunicação) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2023

Sistemas de Comunicação Ganho e Potência em Decibéis

Serviço de Seleção do Pessoal da Marinha 2023

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Telecomunicações · Caderno Amarela

Gabarito disponível

Examine o esquema abaixo, no qual "Av" é o ganho de tensão.

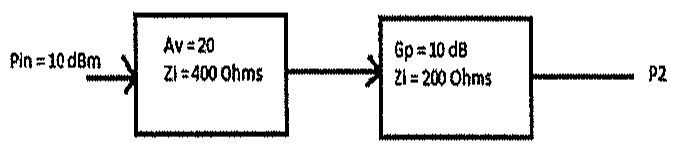

Esquema em blocos: Pin = 10 dBm entra em bloco com Av = 20 e Zi = 400 Ohms, seguido de bloco com Gp = 10 dB e Zi = 200 Ohms, com saída P2.

Esquema em blocos: Pin = 10 dBm entra em bloco com Av = 20 e Zi = 400 Ohms, seguido de bloco com Gp = 10 dB e Zi = 200 Ohms, com saída P2.

Com relação ao esquema acima, assinale a opção que apresenta o valor correto de P2.

Selecione uma alternativa A) 10^(1,2) W. B) 10^(1,4) W. C) 10^(1,6) W. D) 10^(1,8) W. E) 10^(1,9) W.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 19
