Gabarito disponível
Analise a figura e a tabela abaixo.

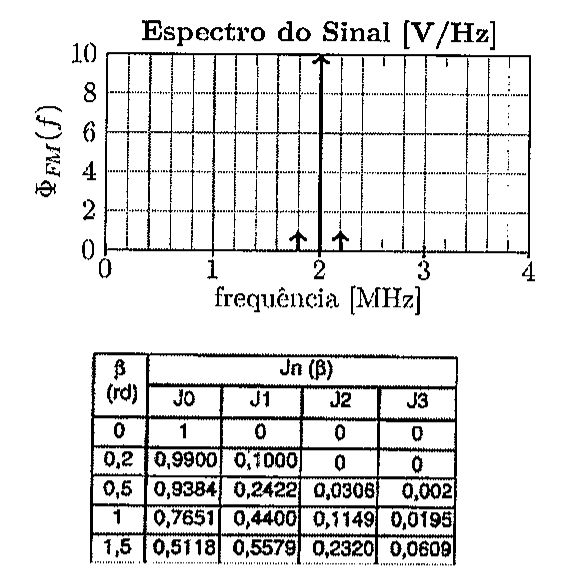

![Gráfico 'Espectro do Sinal [V/Hz]': eixo vertical ΦFM(f) de 0 a 10, eixo horizontal frequência de 0 a 4 MHz; impulso de amplitude 10 em 2 MHz e dois impulsos pequenos em 1,8 e 2,2 MHz. Tabela Jn(β): β = 0: J0 1, J1 0, J2 0, J3 0; β = 0,2: 0,9900, 0,1000, 0, 0; β = 0,5: 0,9384, 0,2422, 0,0306, 0,002; β = 1: 0,7651, 0,4400, 0,1149, 0,0195; β = 1,5: 0,5118, 0,5579, 0,2320, 0,0609.](https://vaiconcursos.com/wp-content/uploads/questoes-v4/imagens/3f69746ba29a3b62c2f4cd5a49146210ee602b914cccee6944501356fd0f5372/q031_img_01.png)
Uma portadora é modulada em frequência por um sinal m(t) = cos(ωₘt), com índice de modulação baixo e aproximadamente igual a 0,2, resultando no espectro de frequências de banda estreita apresentado na figura acima.

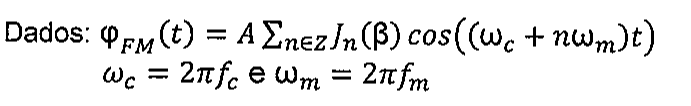

Com base nos valores aproximados da Função de Bessel de primeira espécie dados na tabela acima e no espectro dado na figura, determine a frequência fc da portadora, sua amplitude A e a frequência do sinal modulante fm e assinale a opção correta.
Uma portadora é modulada em frequência por um sinal m(t) = cos(ωₘt), com índice de modulação baixo e aproximadamente igual a 0,2, resultando no espectro de frequências de banda estreita apresentado na figura acima.
Com base nos valores aproximados da Função de Bessel de primeira espécie dados na tabela acima e no espectro dado na figura, determine a frequência fc da portadora, sua amplitude A e a frequência do sinal modulante fm e assinale a opção correta.
