Questão 33 — Diodo Zener — Regulação de Tensão (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Diodo Zener — Regulação de Tensão

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

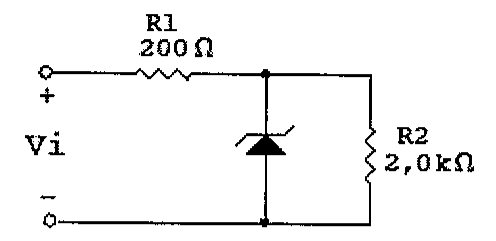

Analise a figura abaixo.

Circuito: fonte Vi em série com R1 = 200 Ω; diodo Zener em paralelo com R2 = 2,0 kΩ entre o nó após R1 e o retorno da fonte.

O Diodo Zener utilizado tem tensão de ruptura Vz = 20V e corrente reversa de ruptura Iz = 60mA. Determine o valor mínimo de Vᵢ que manterá o diodo Zener "ligado", e assinale a opção correta.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final — Eletrônica — página 1
