Gabarito disponível

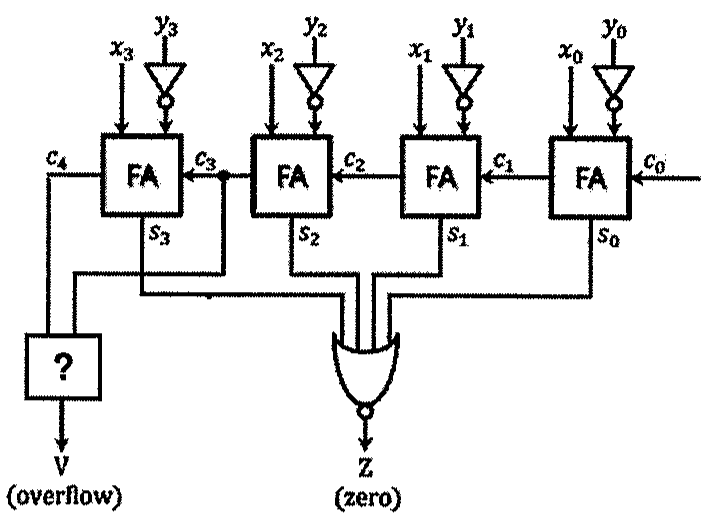

Deseja-se implementar um módulo de subtração entre dois números de 4 bits expressos em complemento de dois a partir de módulos de adição de 1 bit (full adders) conforme representado na figura abaixo.
Os blocos FA representam tais módulos de adição, As parcelas são representadas pelas duas entradas em sua parte superior. À direita, há o carry in de FA e à esquerda, o carry out. As saídas, representadas por S0, S1, S2 e S3, encontram-se na parte inferior dos blocos. O módulo representado por "?" gera uma saída igual V=1 sempre que há overflow e foi propositalmente omitido. Acerca desse circuito, assinale a opção INCORRETA.
Os blocos FA representam tais módulos de adição, As parcelas são representadas pelas duas entradas em sua parte superior. À direita, há o carry in de FA e à esquerda, o carry out. As saídas, representadas por S0, S1, S2 e S3, encontram-se na parte inferior dos blocos. O módulo representado por "?" gera uma saída igual V=1 sempre que há overflow e foi propositalmente omitido. Acerca desse circuito, assinale a opção INCORRETA.
