Questão 4 — Métodos de Partida de Motores (Acionamentos e Comandos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Acionamentos e Comandos Elétricos Métodos de Partida de Motores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

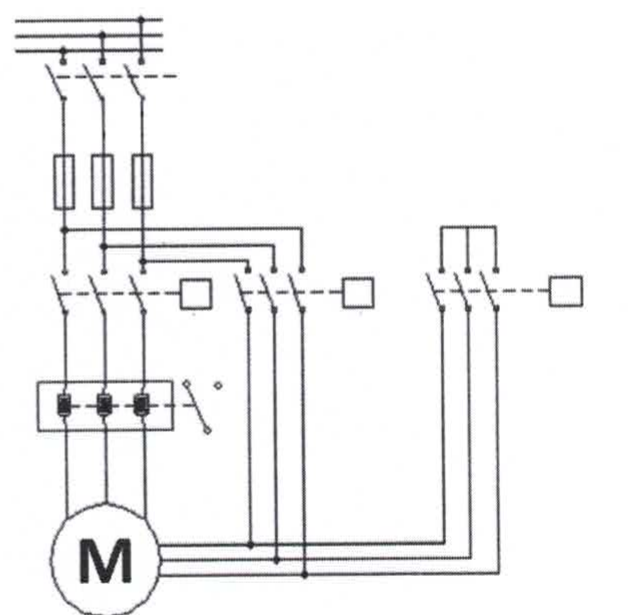

Diagrama de força de acionamento de motor trifásico M: barramento trifásico, seccionadora, fusíveis, três contatores com bobinas, relé térmico e seis terminais do motor ligados aos contatores.

Diagrama de força de acionamento de motor trifásico M: barramento trifásico, seccionadora, fusíveis, três contatores com bobinas, relé térmico e seis terminais do motor ligados aos contatores.

Como é denominado o circuito de acionamento apresentado na figura acima?

Selecione uma alternativa A) Chave Compensadora. B) Chave Estrela-Triângulo. C) Soft Starter. D) Inversão de Fase. E) Partida Direta.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
