Instalações Elétricas Dimensionamento de Condutores e Disjuntores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

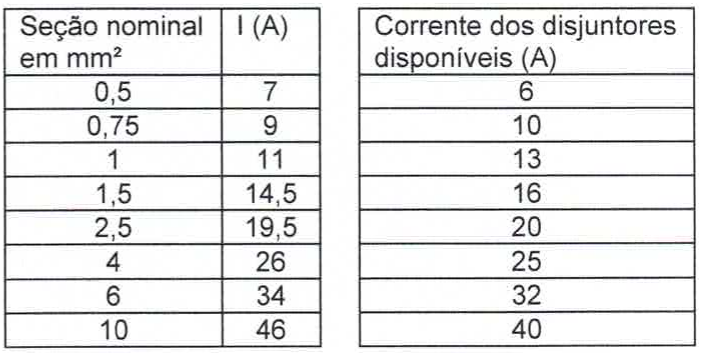

Examine as tabelas abaixo.
Duas tabelas. Primeira: seção nominal em mm² e corrente I (A): 0,5–7; 0,75–9; 1–11; 1,5–14,5; 2,5–19,5; 4–26; 6–34; 10–46. Segunda: corrente dos disjuntores disponíveis (A): 6, 10, 13, 16, 20, 25, 32, 40.

Duas tabelas. Primeira: seção nominal em mm² e corrente I (A): 0,5–7; 0,75–9; 1–11; 1,5–14,5; 2,5–19,5; 4–26; 6–34; 10–46. Segunda: corrente dos disjuntores disponíveis (A): 6, 10, 13, 16, 20, 25, 32, 40.

Ao dimensionar corretamente os condutores mínimos necessários para atender a carga que possui corrente de projeto calculada (IB) de 23,2 A, com fator de correção de agrupamento de 0,85 e fator de correção de temperatura de 0,87, foi encontrada a seção nominal do condutor em mm². Foi determinada ainda a corrente nominal do disjuntor para proteção contra sobrecargas. Utilizando as tabelas acima, assinale a opção que apresenta corretamente a seção nominal do condutor e a corrente nominal do disjuntor, respectivamente.

Selecione uma alternativa A) 4 mm² e 32 A. B) 4 mm² e 25 A. C) 6 mm² e 32 A. D) 6 mm² e 25 A. E) 10 mm² e 40 A.
