Examine a figura abaixo.

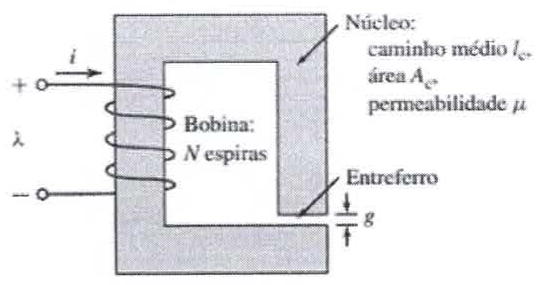

Um circuito magnético com um único entreferro está mostrado acima. O núcleo tem permeabilidade infinita (μ → ∞) e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. A relutância do núcleo Rc e a do entreferro Rg são, respectivamente:
Dados: Ac = 5 cm², lc = 40 cm, g = π mm, N = 100 espiras e μ₀ = 4π × 10⁻⁷ [H/m].
Um circuito magnético com um único entreferro está mostrado acima. O núcleo tem permeabilidade infinita (μ → ∞) e estão desprezados os efeitos dos campos de fluxo disperso e de espraiamento no entreferro. A relutância do núcleo Rc e a do entreferro Rg são, respectivamente:
Dados: Ac = 5 cm², lc = 40 cm, g = π mm, N = 100 espiras e μ₀ = 4π × 10⁻⁷ [H/m].
